CARROPONTE BITRAVE PORTATA 300 t.
La macchina in oggetto è un carroponte bitrave con portata di 300t a 16 ruote portate da 8 bilancieri e 4 traverse bilancieri.
La macchina in oggetto è un carroponte bitrave con portata di 300t a 16 ruote portate da 8 bilancieri e 4 traverse bilancieri.

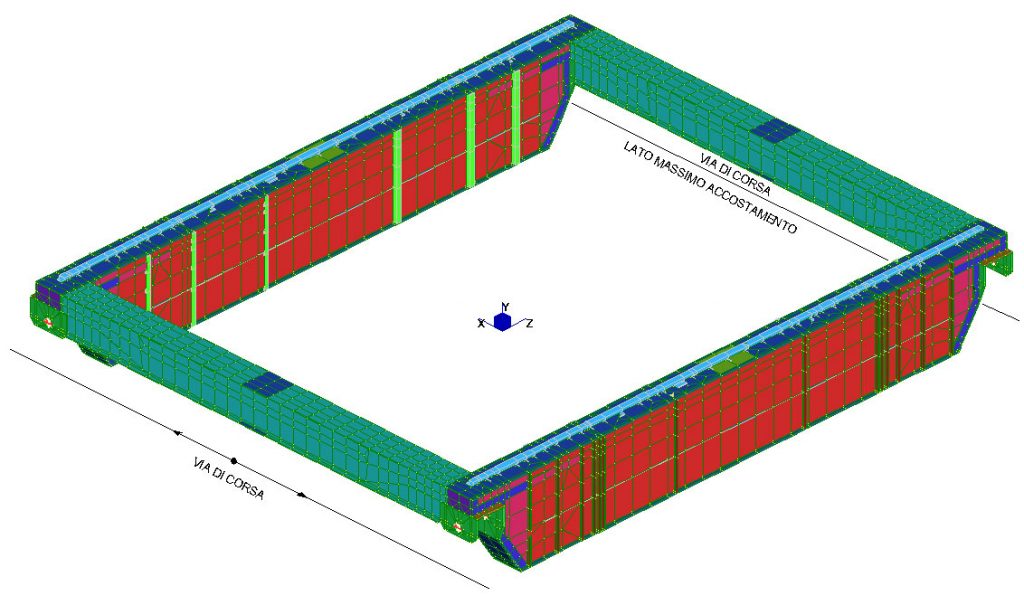

Le travi sono a cassone in lamiera saldata ed ha uno scartamento di 12,15m.

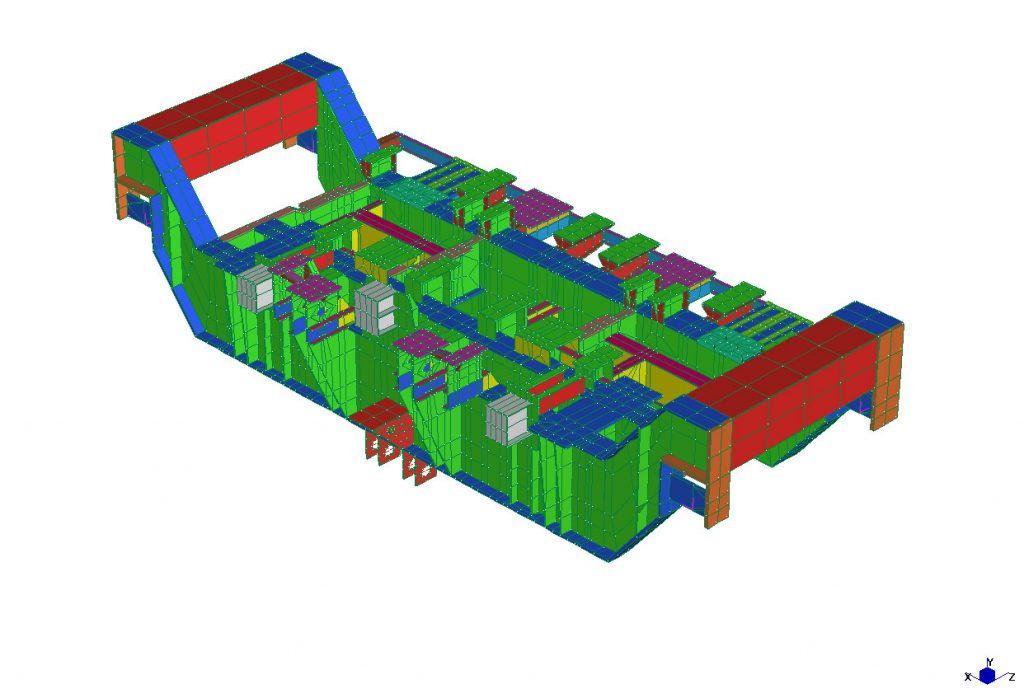

Sono presenti due motori e la potenza resa da ciascuno è di 73,6 KW il tiro dell'argano avviene mediante 2 funi con diametro Df = 36 mm. Il freno è azionato per mezzo di servofreno elettroidraulico, la discesa del carico permessa solo a motore alimentato. Ha la chiusura automatica del freno, per effetto di molle interne al servofreno, ogniqualvolta viene a mancare l'alimentazione elettrica del motore associato. La struttura del carrello è in lamiera con profilati saldati, il sistema di frenaggio è automatico per mancanza di corrente o per intervento dei finecorsa elettrici installati sulle testate.
Portata 300 t.
Classe delle carpenterie A3
Classe dei meccanismi M4
Scartamento 12150 mm.
Scartamento carrello 9750 mm
Escursione bozzello 14 m.
Velocità sollevamento 2,2m/min
Velocità traslazione ponte 40m/min
Velocità traslazione carrello 16m/ min
Passo ruote carrello 1070mm
Passo ruote ponte 860mm
Diametro ruote carrello 630mm
Diametro ruote ponte 630mm
Potenza motore di sollevamento 2x73,6KW
Tempo avviamento 4s
Comando da cabina
