GIRALINGOTTI – PORTATA MASSIMA 500t
Progettazione esecutiva di un gira lingotti da 500 tonnellate da impiegare presso il Reparto Fucinatura – SOCIETA' DELLE FUCINE SRL
Progettazione esecutiva di un gira lingotti da 500 tonnellate da impiegare presso il Reparto Fucinatura – SOCIETA' DELLE FUCINE SRL

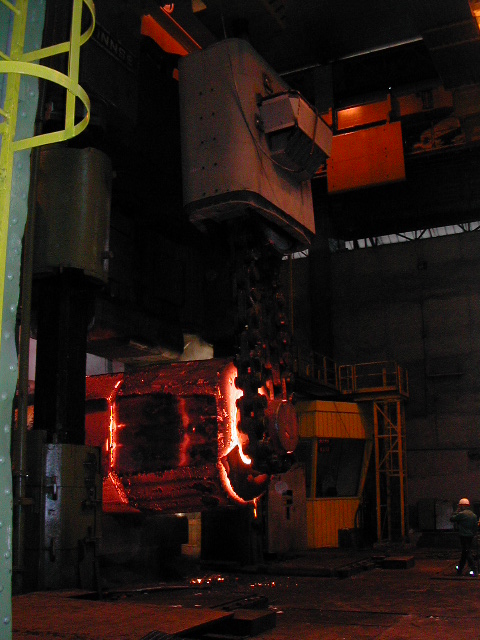

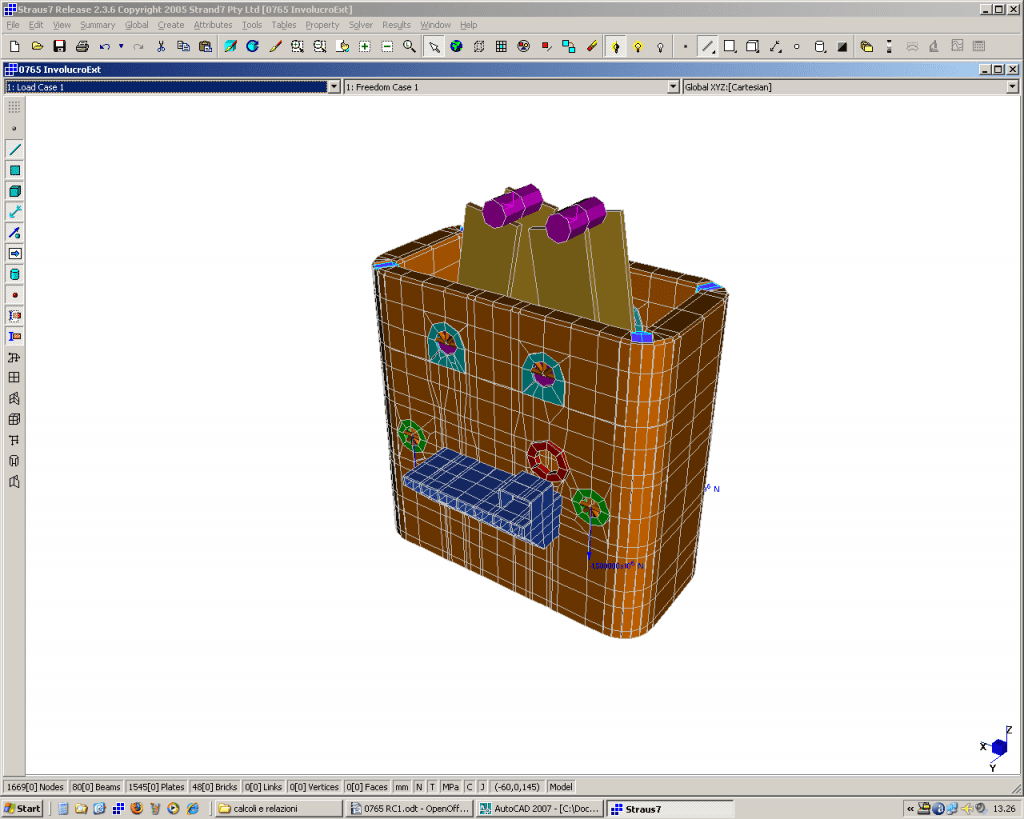

Il gira lingotti – atto a sostenere e ruotare il lingotto durante la fase di fucinatura - e costituito da una struttura saldata lavorata di macchina a cui sono applicati i componenti meccanicinecessari alla trasmissione della coppia ed alla manipolazione del lingotto stesso.
Il gira lingotti – appeso con delle staffe di sollevamento all'ancora di un carroponte da 600 tonnellate .
CARATTERISTICHE TECNICHE:
- portata massima 5.000 kN
- potenza installata (mot. elettrico asservito ad inverter) 110 kW
- coppia torcente al rocchetto della catena 548 kNm
- velocità angolare max del rocchetto della catena 1,629 giri/min
- velocità periferica max della catena 6 m/min
- larghezza 1.780 mm
- larghezza compresa motorizzazione 2.515 mm
- interasse motore / giralingotti 1.255 mm
- ingombro motorizzazione dall'asse giralingotti 1.575 mm
- lunghezza 3.660 mm
- altezza max, da carter catena a estremità staffoni 5.598 mm
- interasse tra perni degli staffoni e rocchetto catena 3.796 mm
- peso, esclusa catena 630 kN
- diametro massimo del lingotto processabile 4.000 mm
- numero massimo di maglie della catena 42
- accoppiamento con l'ancora del carroponte Danieli da 600 t
Assieme Model pdf
